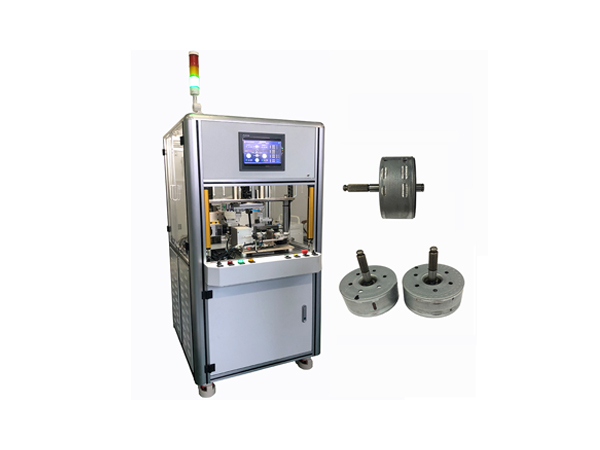

兩工位全自動動平衡機

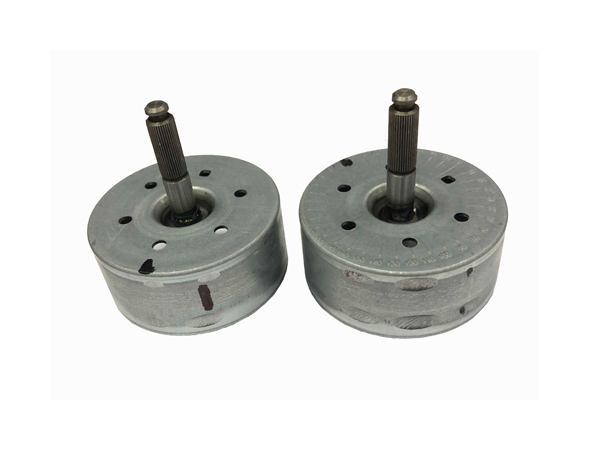

申岢兩工位全自動動平衡機主要適用于微小型電機轉子動平衡檢測及修正。
本機器可根據檢測產品的參數調節支撐距離及圈帶部分直徑的大小，支撐部分采用V型架，軸徑兼容范圍廣。

在線咨詢

135-8585-5377

產品結構及功能/ Product features

?機器工作由機械手、驅動、檢測、動平衡系統及顯示五部分組成，操機員將轉子A放在V型支架上，由步進電機通過皮帶驅動轉子轉動，檢測部分通過工件轉動時產生的數據傳送至系統處理將結果顯示在顯示器上。
?機械手A將檢測好的轉子A抓取放于切削工位進行切削，操機員則再將另一個轉子B放于檢測部位，此時檢測工位與切削工位同時進行工作，待切削工位完成轉子A的切肖工作后機械手B再將轉子A抓取放于檢測工位進行復檢同時機械手A將轉子B抓取到切削部位。轉子A復測合格后機器提示合格并讓操機員取出然后再放新的轉子于檢測工位，如檢測不合格則重復以上檢測切削步驟。
?本機器可根據檢測產品的參數調節支撐距離及圈帶部分直徑的大小，支撐部分采用V型架，軸徑兼容范圍廣。
?本機型采用軟支承方式，使動平衡檢測準確很大程度的保證了動平衡數據傳遞過程的完整性，此結構降低了外部震動的影響。
?本機的動平衡檢測系統寫入PLC控制，檢測精度準確，運行也穩定，避免了使用工控電腦帶來的不穩定性。

產品功能描述

序號	名稱	說明
1	觸摸顯示屏	數據結果中文顯示，清楚直觀
2	自動切削減料	機器擁有切削工位，可對檢測的工件進行自動切削減料
3	不平衡量自動識別	機器會對設置好的不平衡合格量進行自動識別確保轉子合格率
4	獨特的疊刀切削算法	擁有我司自研的切削算法使切削速度快、合格量高、切削聲音低
5	數據精細化處理	動平衡量值簡單易懂，無需復雜的圖文描述
6	人機操作界面	通過觸摸屏直接操控機器，簡單方便快捷
7	無需做標識	有均勻槽數的轉子無需做標識即可直接檢測（此功能與做標識兩選一）
8	快速的檢測功能	只需要3-6秒即能完成整個檢測過程
9	自動定位功能	不平衡部位停在指定位置，方便迅速找點提高效率
10	工件參數存儲	系統可以存儲參數及操作數據，方便調取
11	檢測結果統計	機器可以將檢測結果保存在數據存中方便質量管理和研究
12	PLC系統	動平衡程序置于PLC模塊中，數據采集速度穩定迅速
13	砝碼定標	用量化的砝碼定標，準確迅速，也易于機器校正及檢查
14	系統自診功能	當機器出現故障時機器會自行報警并顯示故障代碼
15	急停開關	當發生意外情況時，可按下緊急開關使機器立即停止
16	檢測結果提示	當檢測結果合格或不合格時屏幕上都有相應提示
17	零部件加工處理	對加工的零部件進行倒角、拋光及表面處理，降低安全隱患
18	防震動功能	機器能過濾附近震動源，降低外部環境的影響

產品參數/ Product parameters

名稱	指標
工件質量范圍	≤1kg
工件直徑范圍	15-28mm
工件軸徑范圍	1.5-5mm
工件軸長	120mm
轉子矽鋼片疊厚	10-45mm
重復檢測精度	±2 mg
不平衡量可顯示范圍	≤ 9999 mg
最大可去重不平衡量	≤100 mg（根據轉子尺寸）
最小可達不平衡量	≤5 mg（根據轉子尺寸、原始量）
不平衡量一次去重率	>95％
測量檢測轉速范圍	1000~2500 r/min
工作節拍（外徑16mm轉子）	8~10 s（根據轉子原始量）
工作氣壓	0.4~0.6MPa
工作電壓	AC：220V
設備占地尺寸	≤ 1.5m^2
設備自身重量	≤ 800kg
工作環境	溫度：-5℃~50℃；濕度：≤ 90％

申岢動平衡持續提升效率與精度

平衡精度高 平衡測試系統匯集傳感器技術、數字通信技術、信號處理技術，激光找點專利技術及自動定位找點技術，最小剩余不平衡量0.01g，最小剩余不平衡度≤0.5gmm/kg，不平衡量減少率UrrRR≥90% 。
運行更穩定 軸承采用SKF、工業計算機采用研祥工控、顯示屏采用戴爾角度傳感器采用日本進口、平衡結果打印采用惠普打印機、支撐滾輪采用軸承鋼精工打磨，品牌原材助力性能穩定，使用壽命長久。
平衡效率高 PLC控制并配有功能完善的軟件系統，配有自動定位，激光找點，光針找點，氣動抱緊，氣動夾具，氣動鉆床去重，工業吸塵，安全防護裝置，防磁等智能化功能，助力企業大幅提升生產效率，有效節省成本。

服務賦能聚力解決需求

需求了解
需求確定
方案設計
技術對接
售后響應
定期維保

7*24小時即時響應機制，故障排查、故障維修、客戶報修，1小時內提供解決方案，24小時內提供上門服務。
1年免費質保期內，免費故障排查維修，機器使用過程中每三個月定期專人服務跟進，電話回訪，提前幫助客戶預警保障設備正常運行。
申岢除動平衡機定制外，還支持動平衡機診斷與升級改造、動平衡機外協加工、現場服務、租賃等多種服務類型，期待與您攜手共贏！
